類型：標準COB字符液晶模組
顯示像素：16x2字符
外形尺寸(mm) ：100X42X13
VA尺寸(mm)：87.8X31.5
AA尺寸(mm) ：80X20.5
點間距mm：0.83x0.98
應用：儀器儀表
視角：12H
引腳：16pin
接口方式：MCU
特殊說明：抗靜電ESD 8KV
工作溫度：-20~70℃
驅動芯片：ST7066U

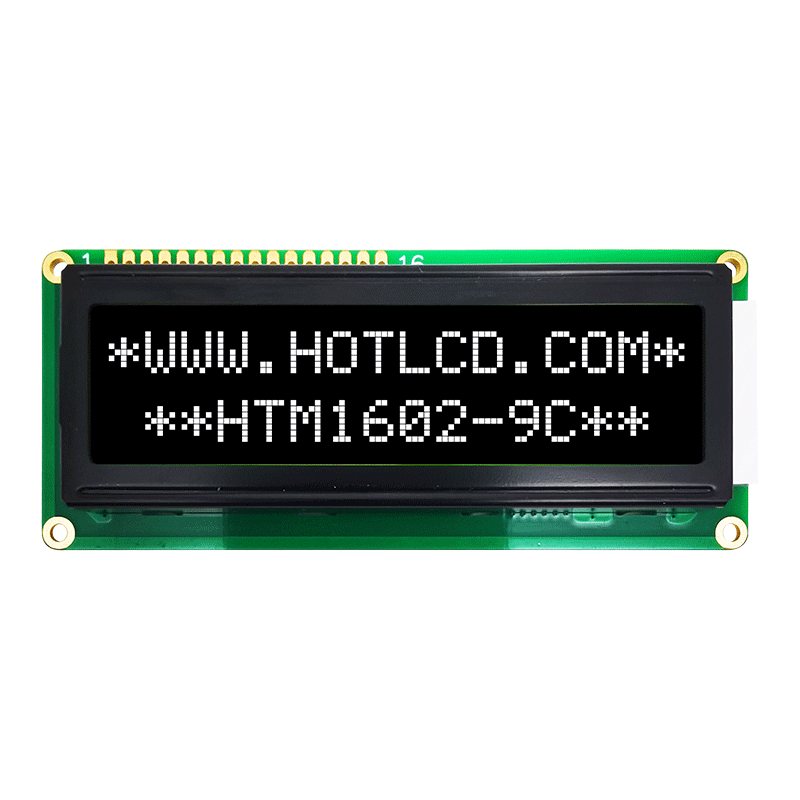

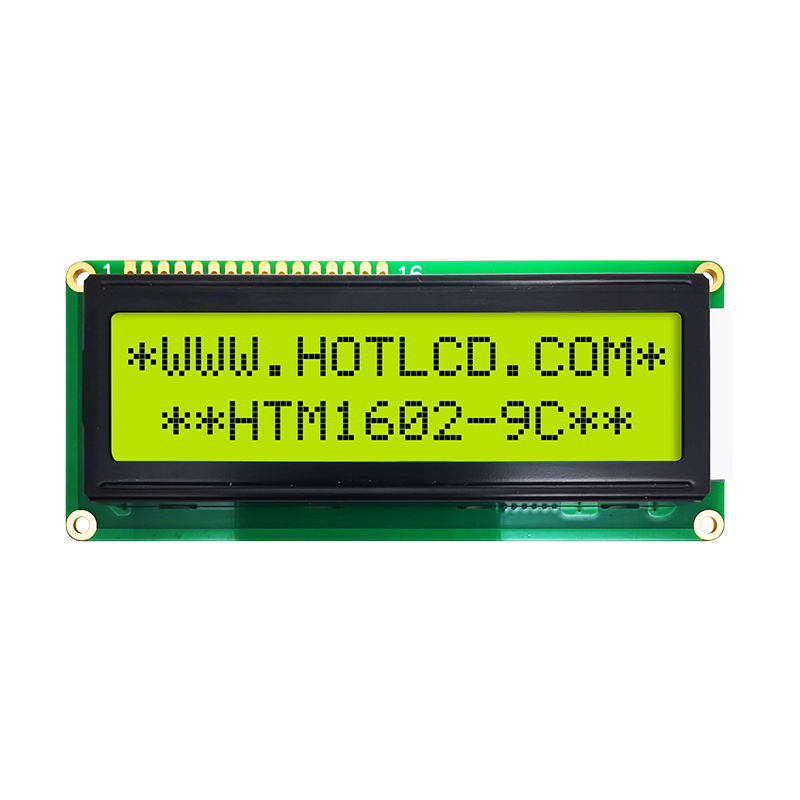

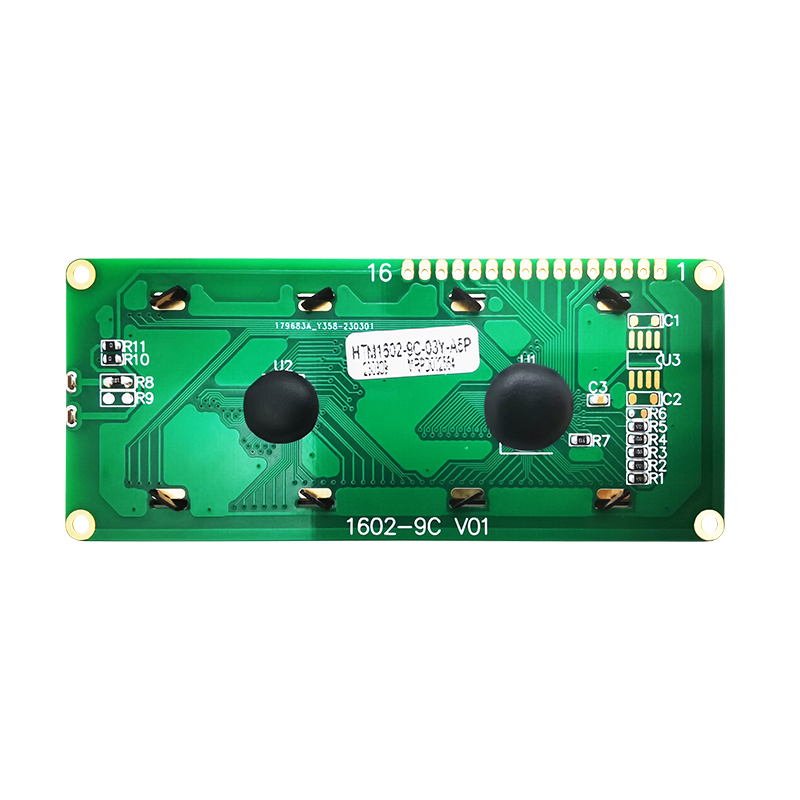

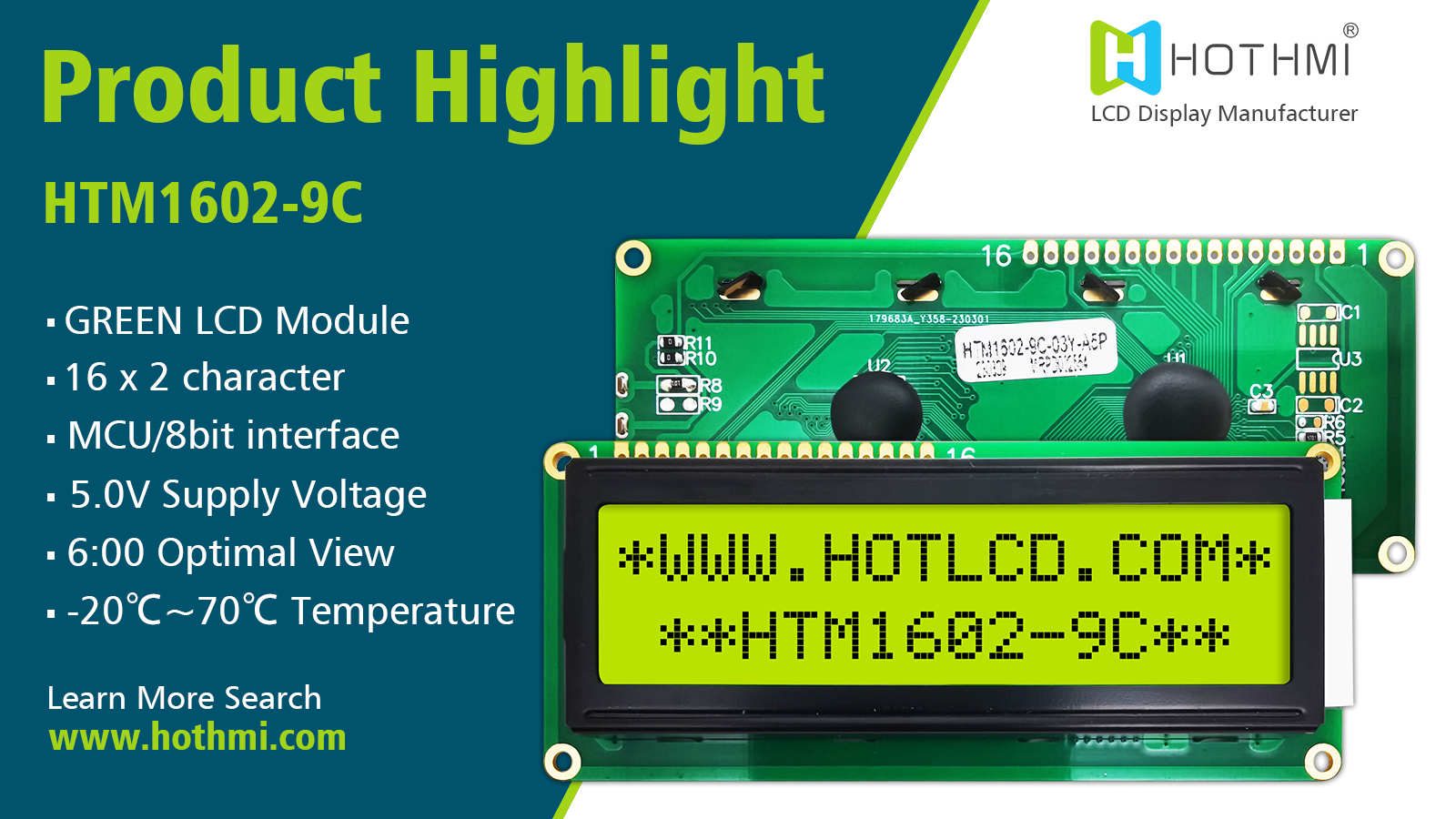

HTM1602-9C LCD 顯示模塊 16 字符 x 2 行 LED 背光提供各種背光顏色組合，如黃綠色、藍色、白色、琥珀色、紅色。 這種不帶背光的 LCD 模塊也可提供。 如果您想了解相關的 16 字符 x 2 行液晶顯示模塊，請隨時與我們聯(lián)系！
| Pin No. | 符號 | 說明 |
|---|---|---|
| 1 | V SS | Ground |
| 2 | V DD | Power supply for logic |
| 3 | V O | Contrast Adjustment |
| 4 | RS | Data/ Instruction select signal |
| 5 | R/W | Read/Write select signal |
| 6 | E | Enable signal |
| 7~14 | DB0~DB7 | Data bus line |
| 15 | A | Power supply for B/L + |
| 16 | K | Power supply for B/L - |

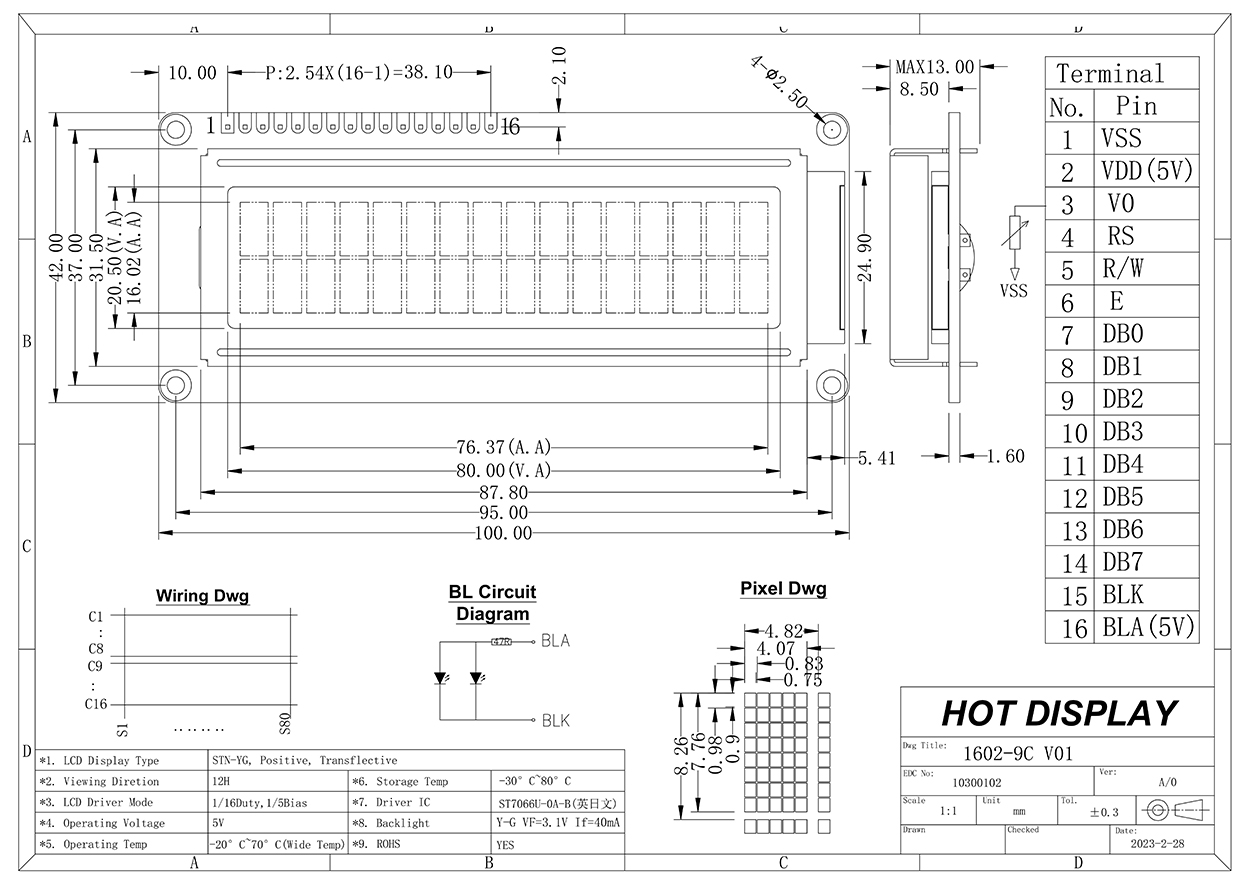

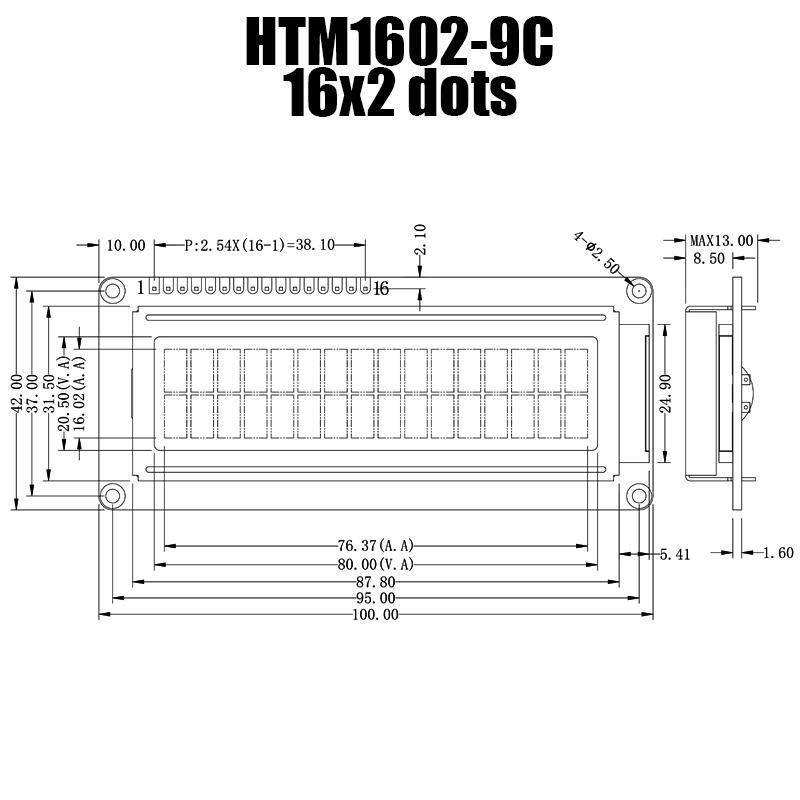

| 項目 | 標準尺寸 | 單位 |
|---|---|---|
| 模塊尺寸 | 100X42X13 | mm |
| 視域尺寸 | 87.8X31.5 | mm |
| 螺絲孔 | 80X20.5 | mm |
| 字符尺寸 | 0.75X0.9 | mm |
| 項目 | 符號 | 標準值(典型值) | 單位 |
|---|---|---|---|
| 輸入電壓 | VDD | 3/5 | V |
| 常溫25°C LCD驅動電壓建議值 | VDD-VO | 5 | V |
| 顯示位置 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DD RAM Address | 00 | 01 | 0F | |||||||||||||
| DD RAM Address | 40 | 41 | 4F |
