您的當前位置:首頁  >  智能顯示模組  >  10.1吋智能液晶模組

10.1吋智能液晶模組

         鑫洪泰EzUI系列智能液晶顯示模塊,即:E(easy容易的)、z(zero零代碼)、UI(用戶界面)。其最大的特色為使用簡便、功能豐富,用戶對其使用可簡可繁,可實現用戶界面設計無代碼的目標。用戶可以使用界面開發工具軟件(EzUITool)進行人機界面的設計、編輯、控件配置、響應設置等,將工具軟件生成的資源文件復制到 EzUIH 系列模塊之中,便可達成所需人機交互界面的設計制作,而無需用戶單片機或其它控制器的編程控制。而為滿足有特殊要求的用戶,EzUIH 系列模塊還保留有大部分顯示控制指令,以便于用戶可以更自由的對模塊顯示進行控制;而 EzUIH 為 EzUI系列的功能、性能加強版,硬件平臺不同,但全部兼容 EzUI系列的功能。 EzUIH 系列模塊的命名規則為“EzUIHXXX”,最前面的字符“EzUIH”表示該模塊為 EzUIH 系列模塊,三位數字(XXX)為模塊的屏幕尺寸(101 即表示尺寸)。

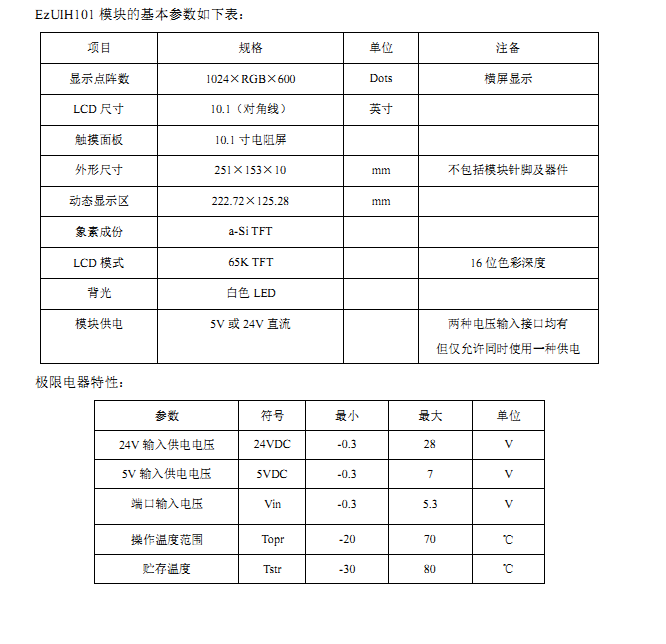

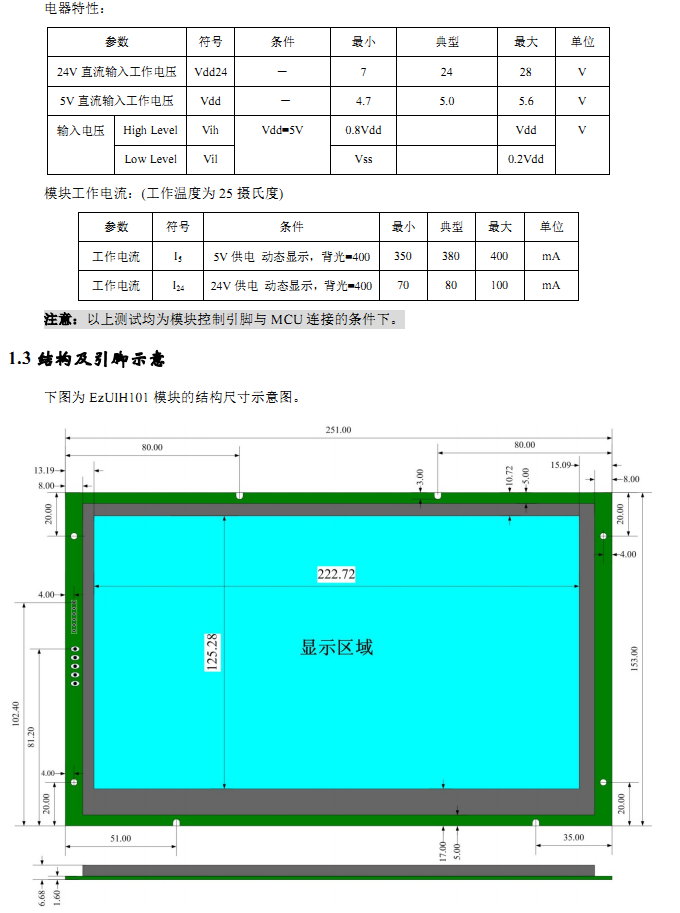

         EzUIH101智能液晶顯示模塊為 10.1 英寸彩色 TFT顯示屏,1024×600 點陣,16 位色彩深度;模塊內部有 128M bytes 大小的資源存儲器。模塊需要 5V/24V直流供電,模塊對外接口為串行 UART(TTL 電平)接口,接口簡單、操作方便;與各種 MCU均可進行方便簡單的接口操作。 EzUI(包含 EzUIH、EzUI、EzUILet 系列)系列彩色液晶模塊基于 TFT 顯示屏及觸摸屏(觸摸屏為選配)整合了自成體系的 GUI 系統,結合界面開發工具軟件(EzUITool)可實現用戶界面設計無代碼的目標。



1  10.1 英寸對角線彩色 TFT 屏,標配電阻觸摸,1024×600 點陣,65536 色。

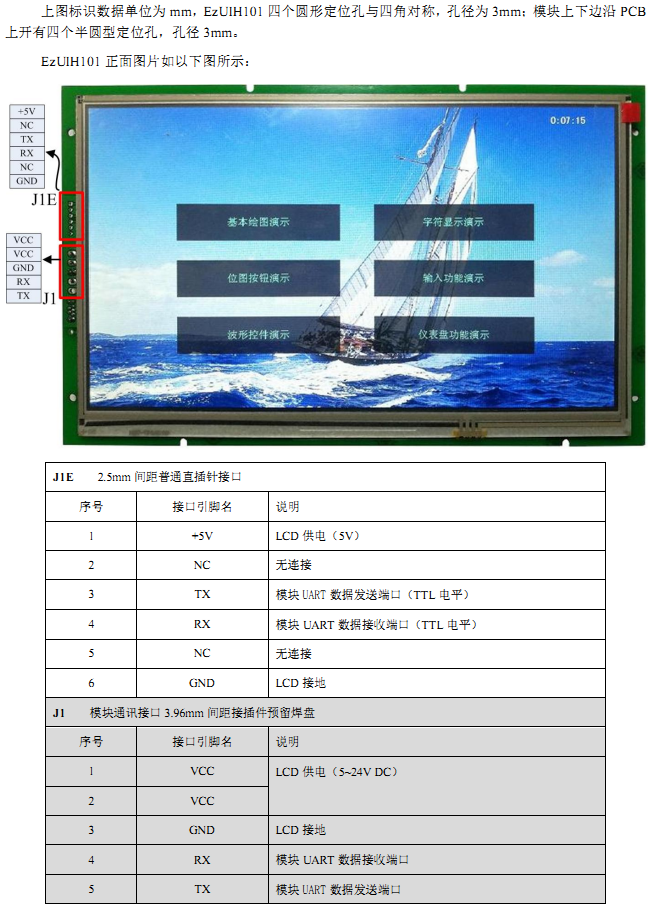

2  5~24V DC 供電,標準模塊 UART 串行接口(TTL電平)方式,支持 9600~1000000bps;

3  標準版模塊內置 128M bytes 大小的資源存儲器;

4  標配 RTC 實時時鐘模塊;

5  模塊內部自帶 6×10、8×16、10×20、16×32 點 ASCII碼西文字庫;

6  支持基本繪圖指令(繪點、直線、矩形、圓形、字符串顯示、位圖顯示、Jpeg 圖片顯示等);

7  資源存儲器支持 GBK2312 二級漢字庫、 BIG5 字庫、 BMP 位圖、 Jpeg 圖片、 ASCII西文字庫等;

8  支持界面切換效果設置,如透明度漸入、隨機快漸入、百葉窗漸入、緩沖區快速切換;

9  支持區域按鈕(原觸摸區域)控件,多種屬性配置,控件消息響應可配置;

10  支持位圖按鈕(原位圖觸摸按鈕)控件,多種屬性配置,控件消息響應可配置;

11  支持?jǐn)?shù)值控件(整數、浮點數均可),多種屬性配置,支持?jǐn)?shù)值輸入;

12  支持字符串控件(中英文均可),多種屬性配置,支持中英文字符串輸入;

13  支持下拉選擇(原彈出下拉選框)控件,控件消息響應可配置;

14  支持波形控件,允許同一 ID 號控件內最多四條波形線;

15  支持進度條控件,控件消息響應可配置;

16 支持位圖動畫控件,控件消息響應可配置;

17  支持時間顯示、日期顯示控件;

18 支持表盤顯示控件。

19 支持二維碼顯示控件,二維碼生成版本及糾錯等級自動選擇,自動放大顯示;

20  支持滑動條控件,控件消息響應可配置;

注:任何情況下,模塊如連接 USB 口到電腦,則此時模塊的 UART口將會停止工作,模塊處于正常顯示工作模式時連接 USB 口到電腦,則會在電腦上虛擬出串口,轉而由該虛擬串口進行通訊。

注:10.1寸顯示屏在背光點亮正常顯示時,消耗電流比較大,禁止在正常顯示模式下僅連接 USB 口到電腦。
